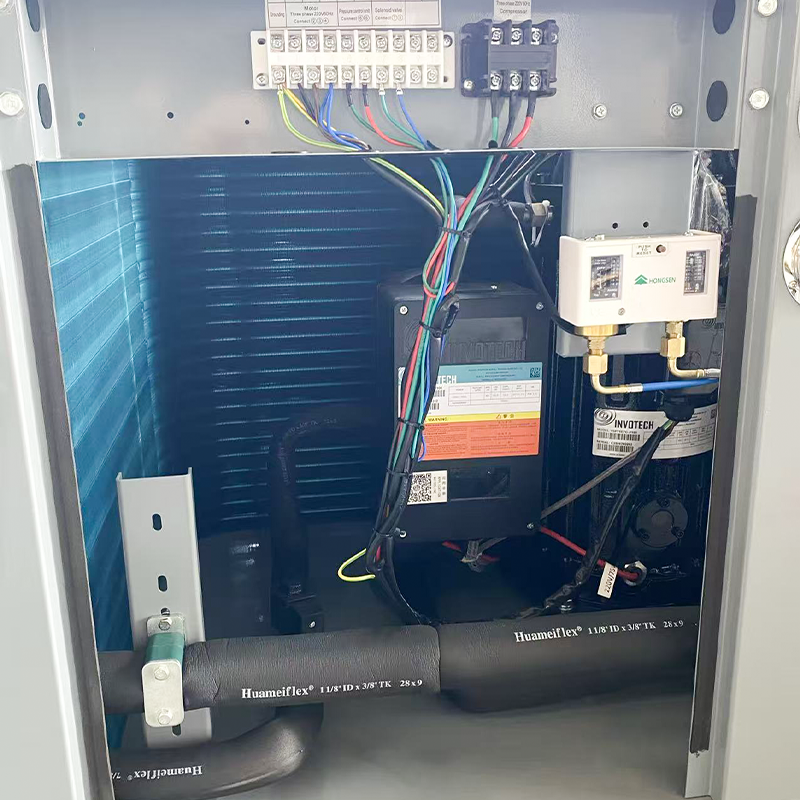

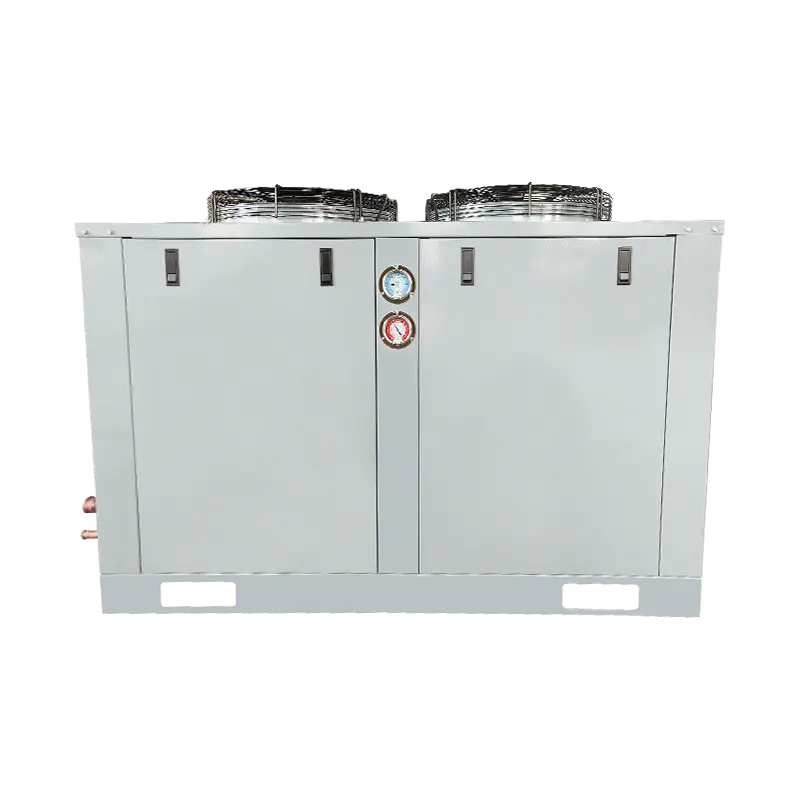

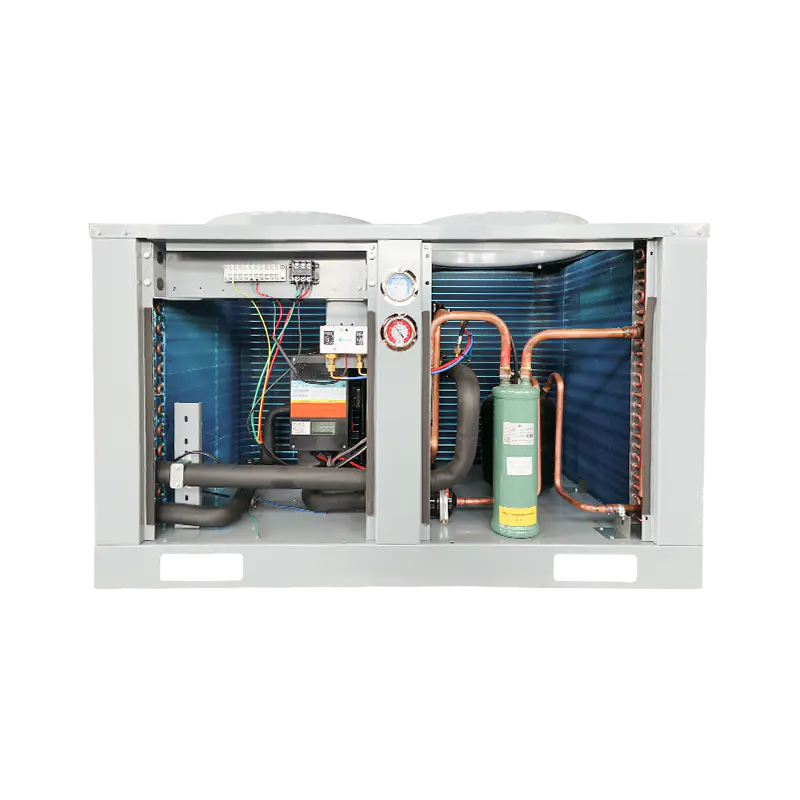

Øverste luftudtag kondenserende enhed (bruger Copeland-kompressor) 8-40HK

Top Air Outlet Condensing Unit (Bruger Copeland kompressor) 8-40HP, drevet af en pålidelig Copeland scroll-kompressor, er konstrueret til at levere enestående køleydelse og energieffektivitet på tværs af en bred vifte af applikationer. Med muligheder for hestekræfter fra 8 HK til 40 HK er denne enhed især velegnet til mellemstore til store køleprojekter, såsom kølehuse, fødevareforarbejdningsfaciliteter, supermarkeder og logistikcentre. Dens øverste luftudtagsdesign sikrer stærk vertikal luftstrøm, fremragende varmeafledning og mere fleksibel installation, selv i komplekse miljøer. Med Copelands avancerede scroll-teknologi tilbyder enheden stabil drift, lavere vibrationer og reduceret støj, samtidig med at den forbedrer energieffektiviteten betydeligt og forlænger levetiden. Den understøtter alsidige temperaturområder: -20~10 ℃ til afkøling og friskopbevaring, -40~0 ℃ til dybfrysning og -40~-5 ℃ til applikationer med ultralav temperatur. Den holdbare konstruktion, kompakte layout og let tilgængelige design gør installation og vedligeholdelse enkel, samtidig med at det sikrer pålidelig langsigtet ydeevne under krævende forhold.

Enhedsmodel		AOSZFA-4HP	AOSZFA-5HP	AOSZFA-6HP	AOSZFA-8HP	AOSZFA-10HP	AOSZFA-10HP	AOSZFA-10HP	AOSZFA-13HP	AOSZFA-15HP	AOSZFA-17HP
Udløbstype for kondenseret luft		Sideluftudtag					Top luftudtag
Fordampningstemperatur/kølemiddel		-40℃~0℃/R404A
Strøm (V-Ph-Hz)		200~230/3/60 /380~420/3/60
Kompressor	Type	Emerson Scroll kompressor
	Kapacitet (P)	4	5	6	8	10	8	10	13	15	17
	Model	ZF13KQE-TF7	ZF15KQE-TF7	ZF18KQE-TF7	ZF25KQE-TF7	ZF34KQE-TF7	ZF25KQE-TF7	ZF34KQE-TF7	ZF41KQE-TF7	ZF49KQE-TF7	ZF54KQE-TF7
Kondensatorblad og motorparametre	Mærke	Orientereere					HaiLe
	Nummer	1	2	2	2	2	2	2	2	2	2
	Effekt (W)	130	130	130	130	130	230	420W	420W	550W	550W
	Fan specifikationer	500×148	500×148	500×148	500×148	500×148	450	500	500	550	550
	Luftmængde (m³/h)	5000	5000×2	5000×2	5000×2	5000×2	4800×2	6550×2	6550×2	8600×2	8600×2
Specifikation af kondensator kobber		内螺纹Intern tråd
Kondensareal (m²)		40	50	60	80	100	80	100	120	150	150
Kondensator kobberrør		φ9(25×21,65)	φ7(25×21,65)	φ9(25×21,65)	φ7(21×18,19)	φ9(21×18,19)	φ9(25×21,65)	φ9(25×21,65)	φ9(25×21,65)	φ9(25×21,65)	φ9(25X21,65)
Beholdervolumen (L)		5	8	8	10	10	10	10	12	15	15
Specifikation for kugleventiler og svejste kobberrør			12 19 Gevindforbindelsesport		16 28 Svejsetilslutningsport		16 28 Svejsetilslutningsport		19 35 Svejsetilslutningsport
Anbefalet kølerum til køleopbevaring temperaturområde på 0~-18 C(m³)		40~60	50~100	60~120	80~140	100~150	80~140	100~150	120~200	150~300	150~300
Kølekapacitet	Fordampningstemperatur	Testbetingelser: Returlufttemperatur på 20 ℃, underafkølingsgrad OK; Kondensationstemperatur 40 ℃
	-40℃	2660	3380	4080	5050	6500	5050	6500	8290	9960	11350
	-30 ℃	4270	5300	6410	7910	10500	7910	10500	13100	15700	17900
	-20℃	6460	7930	9530	11950	15700	11950	15700	19400	23500	26800
	-10℃	9370	11550	13800	17450	22700	17450	22700	28000	/	/
	-5℃	11150	13750	16450	20800	27100	20800	27100	33400	/	/
	0℃	13100	16300	19550	/	/	/	/	/	/	/
Produktmål: længde × bredde × højde (mm)		1000×440×825	1000×440×1225	1000×440×1225	1230×490×1350	1230×490×1350	1380×764×1022	1344×764×922	1444×764×1022	1444×894×1122	1444×894×1122
Produktmål: længde × bredde × højde (mm)		1120×450×955	1120×450×1360	1120×450×1360	1350×490×1510	1350×490×1510	1580×880×1180	1530×880×1090	1645×900×1170	1645×1015×1290	1645×1015×1290
Emballagemål: længde × bredde × højde (mm)		725×410	725×410	725×410	690×450	690×450	906×725	870×725	970×755	970×855	970×855
Støj dB(A)		51	53	53	56	56	56	56	59	63	63
Nettovægt (kg)		75	90	99	122	129	/	/	/	/	/
Bruttovægt (kg)		82	97	106	130	137	/	/	/	/	/
Drosselanordning		Termisk ekspansionsventil (medfølger af brugeren)
Anbefal at bruge termoekspansionsventilmodellen		TES26#	TGES6	TGES6	TGES9	TGES11	TGES9	TGES11	TGES13	TGES13	TGES13
Anbefalet luftkølermodel		HS402AJ03.3	HS402AJ04.4	HS402AJ04.9	HS403AJ07.2	HS404AJ08.7	HS403AJ07.2	HS404AJ08.7	HS404AJ10.1	HS504AJ12.1	HS504AJ15
Bemærk: For at sikre enhedens køleeffekt anbefales det at bruge kobberrør med specifikationer, der ikke er mindre end luftkølerens. Kobberrør med variabel diameter kan bruges ved tilslutning til kondenseringsenheden!

Enhedsmodel		AOSZFIA-4HP	AOSZFIA-5HP	AOSZFIA-6HP	AOSZFIA-8HP	AOSZFIA-10HP	AOSZFIA-8HP	AOSZFIA-10HP	AOSZFIA-12HP	AOSZFIA-15HP	AOSZFIA-18HP
Udløbstype for kondenseret luft		Sideluftudtag					Top luftudtag
Fordampningstemperatur/kølemiddel		-40℃~-5℃/R404A
Strøm (V-Ph-Hz)		380~420/3/50
Kompressor	Type	Emerson Scroll kompressor
	Kapacitet (P)	4	5	6	8	10	8	10	12	15	18
	Model	ZFI20KQE-TFD	ZF¹23KQE-TFD	ZFI26KQE-TFD	ZFI36KQE-TFD	ZFI39KQE-TFD	ZFI36KQE-TFD	ZFI39KQE-TFD	ZFI50KQE-TFD	ZFI59KQE-TFD	ZFI68KQE-TFD
Kondensatorblad og motorparametre	Mærke	Orientereere					HaiLe
	Nummer	1	2	2	2	2	2	2	2	2	2
	Effekt (W)	130	130	130	130	130	230	420W	420W	550W	780W
	Fan specifikationer	500×148	500×148	500×148	500X×148	500×148	450	500	500	550	600
	Luftmængde (m³/h)	5000	5000×2	5000×2	5000×2	5000×2	4800×2	6550×2	6550×2	8600×2	11000×2
Specifikation af kondensator kobber		Indvendig gevind
Kondensareal (m²)		40	50	60	80	100	80	100	120	150	200
Kondensator kobberrør		φ9(25X×21,65)	φ7(25×21,65)	φ9(25×21,65)	φ7(21×18,19)	φ9(21×18,19)	φ9(25×21,65)	φ9(25×21,65)	φ9(25×21,65)	φ9(25×21,65)	φ9(25×21,65)
Beholdervolumen (L)		5	8	8	10	10	10	10	12	15	20
Specifikation for kugleventiler og svejste kobberrør			12 19 Gevindforbindelsesport		16 28 Svejsetilslutningsport		16 28 Svejsetilslutningsport		19 35 Svejsetilslutningsport		19 42 Svejsetilslutningsport
Anbefalet kølerum til køleopbevaring temperature område på 0~-18 C(m³)		40~60	50~100	60~120	80~140	100~150	80~140	100~150	120~200	150~300	200~400
Kølekapacitet	Fordampningstemperatur	Testbetingelser: Returlufttemperatur på 20 ℃, underafkølingsgrad OK; Kondensationstemperatur 40 ℃
	-40℃	3270	4790	5120	6320	7250	6320	7250	8700	10600	12050
	-30 ℃	5010	6240	7360	9310	10700	9310	10700	12450	15150	17200
	-20℃	7270	8750	10450	13200	15100	13200	15100	17850	21800	24700
	-10℃	10200	12200	14600	17850	20500	17850	20500	24500	29800	/
	-5℃	11950	14250	17100	20500	23500	20500	23500	28100	34200	/
	0℃	13950	16500	19950	/	/	/	/	/	/	/
Produktmål: længde × bredde × højde (mm)		1000×440×825	1000×440×1225	1000×440×1225	1230×490×1350	1230×490×1350	1380×764×1022	1344×764×922	1444×764×1022	1444×894×1122	1644×899×1222
Produktmål: længde × bredde × højde (mm)		1120×450×955	1120×450×1360	1120×450×1360	1350×490×1510	1350×490×1510	1580×880×1180	1530×880×1090	1645×900×1170	1645×1015×1290	1830×1200×1390
Emballagemål: længde × bredde × højde (mm)		725×410	725×410	725×410	690×450	690×450	906×725	870×725	970×755	970×855	970×860
Støj dB(A)		51	53	53	56	56	56	56	59	63	65
Nettovægt (kg)		75	90	99	122	129	/	/	/	/	/
Bruttovægt (kg)		82	97	106	130	137	/	/	/	/	/
Drosselanordning		Termisk ekspansionsventil (medfølger af brugeren)
Anbefal at bruge termoekspansionsventilmodellen		TES26#	TGES6	TGES6	TGES9	TGES11	TGES9	TGES11	TGES13	TGES13	TGES13
Anbefalet luftkølermodel		HS402AJ03.3	HS402AJ04.4	HS402AJ04.9	HS403AJ07.2	HS404AJ08.7	HS403AJ07.2	HS404AJ08.7	HS404AJ10.1	HS504AJ12.1	HS504AJ15
Bemærk: For at sikre den korrekte effekt af aggregatinstallationen anbefales det at bruge kobberrør med specifikationer, der ikke er mindre end luftkølerens. Kobberrør med variabel diameter kan bruges ved tilslutning til kondenseringsenheden!
