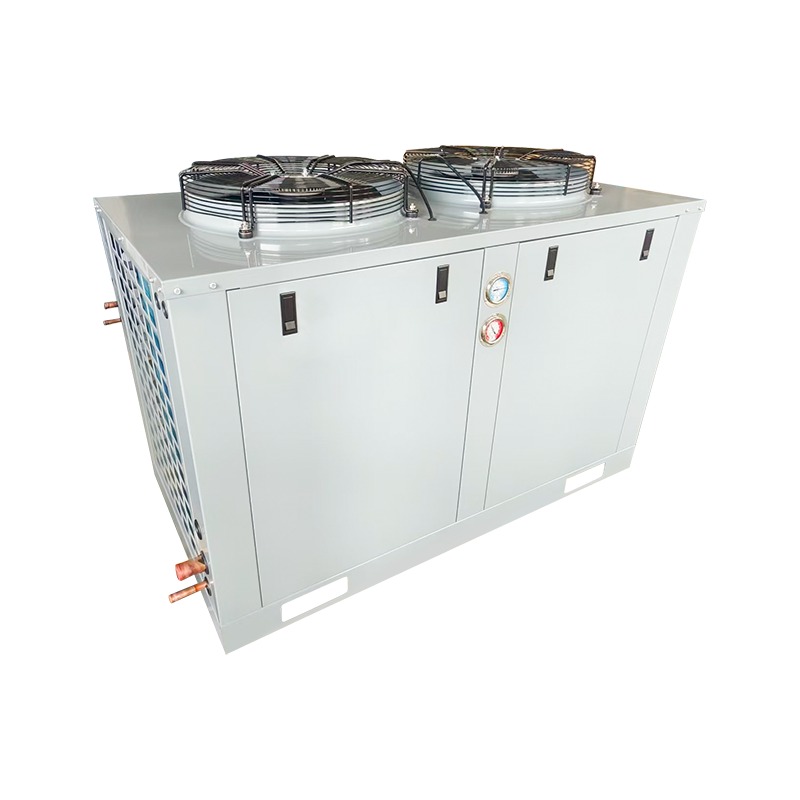

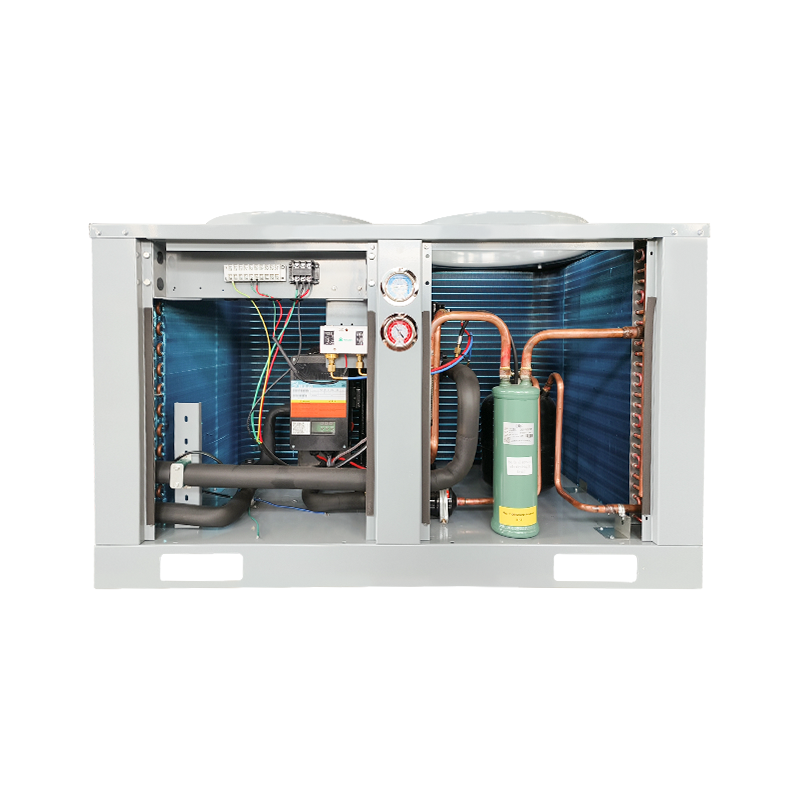

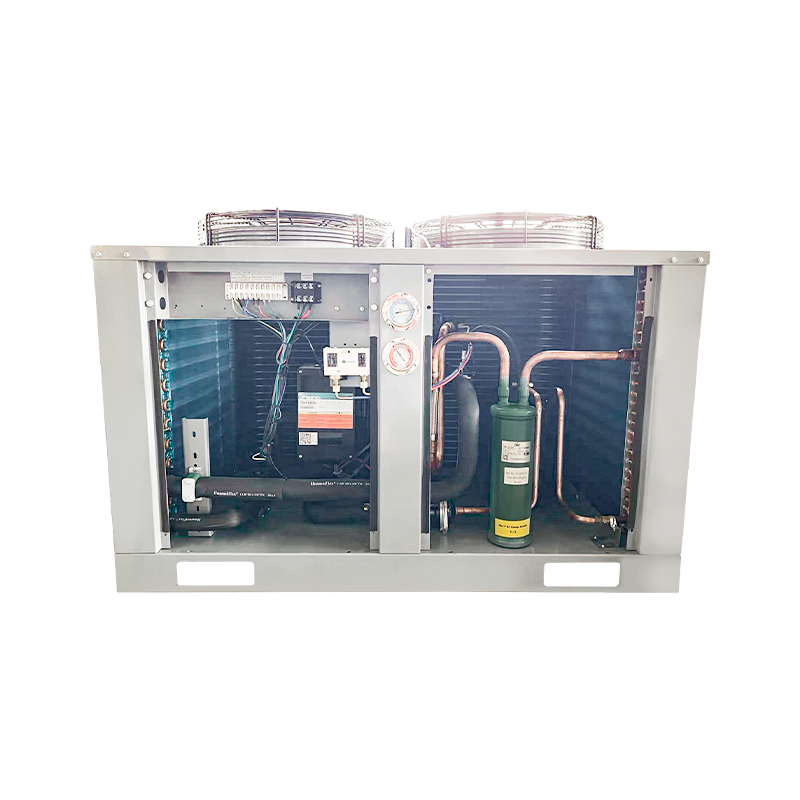

Øverste luftudtag kondenseringsenhed (ved hjælp af Panasonic-kompressor) 8-40HP

Vores øverste luftudtagskondenseringsenhed (ved hjælp af Panasonic-kompressor) 8-40HP— konstrueret til maksimal ydeevne og pålidelighed, drevet af den verdenskendte Panasonic scroll-kompressor. Denne enhed er designet til sideluftudledning og leverer kraftfuld, effektiv køling på tværs af en lang række krævende miljøer. Uanset om du arbejder i applikationer med dybfrysning (-30°C til -5°C) eller mellemtemperatur (-15°C til 10°C), tilpasser denne kondenseringsenhed sig problemfrit til dine behov - fra kølelagre og fødevareforarbejdningsfaciliteter til supermarkeder og industrielle kølesystemer. Panasonic-kompressoren sikrer ultra-støjsvag drift, overlegen energieffektivitet og forlænget levetid takket være dens robuste scroll-teknologi med lavt vibration. Med et kompakt sideudløbsdesign sparer det værdifuld installationsplads, samtidig med at luftstrømmen optimeres for hurtigere og mere ensartet afkøling. Bygget til at modstå barske forhold og konstrueret til minimal vedligeholdelse, reducerer denne enhed nedetid og driftsomkostninger – hvilket giver dig ro i sindet og maksimalt ROI. Uanset om du opgraderer et eksisterende system eller installerer ny køleinfrastruktur, er vores Panasonic-drevne kondenseringsenhed det smarte, fremtidssikrede valg for virksomheder, der kræver ydeevne, holdbarhed og effektivitet.

Enhedsmodel		AOSZS-3HP	AOSZS-4HP	AOSZS-3HP	AOSZS-4HP	AOSZS-5HP	AOSZS-6HP	AOSZS-8HP	AOSZS-10HP	AOSZS-12HP
Udløbstype for kondenseret luft		Sideluftudtag							Top luftudtag
Fordampningstemperatur/kølemiddel		-30 ℃~5℃ /R22
Strøm (V-Ph-Hz)		50Hz, 220V		50Hz, 380V
Kompressor	Type	Panasonic Scroll kompressor
	Kapacitet (P)	3	4	3	4	5	6	8	10	12
	Model	C-SBR120H15Q	C-SB145H15Q	C-SBR120H38Q	C-SB145H38Q	C-SB180H38Q	C-SB205H38Q	C-SC603H38H	C-SC753H38H	C-SC903H38H
Kondensatorblad og motorparametre	Mærke	Orientereere							HaiLe
	Nummer	1	1	1	1	2	2	2	2	2
	Effekt (W)	130	130	130	130	130	130	130	2×420	2×420
	Fan specifikationer	500×148	500×148	500×148	500×148	500×148	500×148	500×148	500	500
	Luftmængde (m³/h)	5000	5000	5000	5000	5000×2	5000×2	5000×2	6550×2	6550×2
Specifikation af kondensator kobber		Indvendig gevind
Kondensareal (m²)		30	40	30	40	50	60	80	100	200
Kondensator kobberrør		φ7(25×21,65)	φ9(25×21,65)	φ7(25×21,65)	φ9(25×21,65)	φ7(25×21,65)	φ9(25×21,65)	φ7(21×18,19)	φ9(25×21,65)	φ9(25×21,65)
Beholdervolumen (L)		5	5	5	5	8	8	10	10	12
Specifikation for kugleventiler og svejste kobberrør		10 16 Gevindforbindelsesport		10 16 Gevindforbindelsesport		12 19 Gevindforbindelsesport		16 28 Svejsetilslutningsport
Anbefalet kølerum til køleopbevaring temperaturområde på 0~-18 C(m³		20~50	40~60	20~50	40~60	50~100	60~120	80~140	100~150	120~200
Kølekapacitet (W)	Fordampningstemperatur	Testbetingelser: Returlufttemperatur på 20 ℃, underafkølingsgrad OK; Kondensationstemperatur 40 ℃
	-30℃	2610	2810	2610	2810	3700	3910	4520	5100	6020
	-15℃	5260	5560	5260	5560	7250	8060	9310	12320	13960
	-5℃	8370	8870	8370	8870	11260	12890	14110	15660	17020
Produktmål: længde × bredde × højde (mm)		1000×440×825	1000×440×825	1000×440×825	1000×440×825	1000×440×1225	1000×440×1225	1230×490×1350	1344×764×922	1444×764×1022
Emballagemål: længde × bredde × højde (mm)		1120×450×955	1120×450×955	1120×450×955	1120×450×955	1120×450×1360	1120×450×1360	1350×490×1510	1530×880×1090	1645X900×1170
Installationslængde×bredde(mm)		725×410	725×410	725×410	725×410	725×410	725×410	690×450	870×725	970×755
Støj dB(A)		51	51	51	51	53	53	56	56	59
Nettovægt (kg)		71	75	71	75	90	99	122	/	/
Bruttovægt (kg)		78	82	78	82	97	106	130	/	/
Drosselanordning		Termisk ekspansionsventil (medfølger af brugeren)
Anbefal at bruge termoekspansionsventilmodellen		TEX23#	TEX24#	TEX23#	TEX24#	TEX26#	TEX26#	TGEX7.5	TGEX9	TGEX11
Anbefalet luftkølermodel		HS401AD03.4	HS402AD04.2	HS401AD03.4	HS402AD04.2	HS402AD06.0	HS402AD06.6	HS403AD09.7	HS404AD11.9	HS404AD13.5
Bemærk: For at sikre enhedens køleeffekt anbefales det at bruge kobberrør med specifikationer, der ikke er mindre end luftkølerens. Kobberrør med variabel diameter kan bruges ved tilslutning til kondenseringsenheden!

Enhedsmodel		AOSGS-3HP	AOSGS-4HP	AOSGS-3HP	AOSGS-4HP	AOSGS-5HP	AOSGS-6HP	AOSGS-8HP	AOSGS-10HP	AOSGS-12HP
Udløbstype for kondenseret luft		Sideluftudtag							Top luftudtag
Fordampningstemperatur/kølemiddel		-15℃~10℃ /R22
Strøm (V-Ph-Hz)		50Hz, 220V		50Hz, 380V
Kompressor	Type	Panasonic Scroll kompressor
	Kapacitet (P)	3	4	3	4	5	6	8	10	12
	Model	C-SBR115H15A	C-SB145H15A	C-SBR263H8A	C-SB303H8A	C-SB373H8A	C-SB453H8A	C-SC603H8H	C-SC753H8H	C-SC903H8H
Kondensatorblad og motorparametre	Mærke	Orientereere							HaiLe
	Nummer	1	1	1	1	2	2	2	2	2
	Effekt (W)	130	130	130	130	130	130	130	2×420	2×420
	Fan specifikationer	500×148	500×148	500×148	500×148	500×148	500×148	500×148	500	500
	Volumen (m³/t)	5000	5000	5000	5000	5000×2	5000×2	5000×2	6550×2	6550×2
Specifikation af kondensator kobber		Indvendig gevind
Kondensareal (m²)		30	40	30	40	50	60	80	100	200
Kondensator kobberrør		φ7(25×21,65)	φ9(25×21,65)	φ7(25×21,65)	φ9(25×21,65)	φ7(25×21,65)	φ9(25×21,65)	φ7(21×18,19)	φ9(25×21,65)	φ9(25×21,65)
Beholdervolumen (L)		5	5	5	5	8	8	10	10	12
Specifikation for kugleventiler og svejste kobberrør		10 16 Gevindforbindelsesport		10 16 Gevindforbindelsesport		12 19 Gevindforbindelsesport		16 28 Svejsetilslutningsport
Anbefalet kølerum til køleopbevaring temperaturområde på 0~~18 C(m³)		20~50	40~60	20~50	40~60	50~100	60~120	80~140	100~150	120~200
Kølekapacitet (W)	Fordampningstemperatur	Testbetingelser: Returlufttemperatur på 20 ℃, underafkølingsgrad OK; Kondensationstemperatur 40 ℃
	-15℃	5126	5740	5126	5740	7150	8370	9315	12310	13960
	0℃	7095	10130	7095	10130	10330	12540	22130	25640	30250
	10℃	8370	12260	8370	12260	14950	18790	33210	38050	44890
Produktmål: længde × bredde × højde (mm)		1000×440×825	1000×440×825	1000×440×825	1000×440×825	1000×440×1225	1000×440×1225	1230×490×1350	1344×764×922	1444×764×1022
Produktmål: længde × bredde × højde (mm)		1120x450x955	1120×450×955	1120×450×955	1120×450×955	1120×450×1360	1120x450x1360	1350X490X1510	1530X880X1090	1645×900×1170
Emballagemål: længde × bredde × højde (mm)		725×410	725×410	725×410	725×410	725×410	725×410	690×450	870×725	970×755
Installationslængde×bredde(mm)		51	51	51	51	53	53	56	56	59
Nettovægt (kg)		71	75	71	75	90	99	122	/	/
Bruttovægt (kg)		78	82	78	82	97	106	130	/	/
Drosselanordning		Termisk ekspansionsventil (medfølger af brugeren)
Anbefal at bruge termoekspansionsventilmodellen		TEX23#	TEX24#	TEX23#	TEX24#	TEX26#	TEX26#	TGEX7.5	TGEX9	TGEX11
Anbefalet luftkølermodel		HS401AD03.4	HS402AD04.2	HS401AD03.4	HS402AD04.2	HS402AD06.0	HS402AD06.6	HS403AD09.7	HS404AD11.9	HS404AD13.5
Bemærk: For at sikre enhedens køleeffekt anbefales det at bruge kobberrør med specifikationer, der ikke er mindre end luftkølerens. Kobberrør med variabel diameter kan bruges ved tilslutning til kondenseringsenheden!
